目前足球場人造草坪系統(tǒng)目前有填充型和非填充型兩種，非填充型足球場人造草系統(tǒng)主要是由草坪減震墊和免填充足球場人造草構(gòu)成；填充型足球場人造草坪是目前最主流也是最大眾化的一種足球場人造草坪系統(tǒng)，它一般是由人造草、石英砂、填充顆粒組成，另外根據(jù)使用需求和項目造價選擇是否鋪設(shè)人造草坪減震墊。今天我們就來講講填充型人造草坪的填充顆粒的選擇。

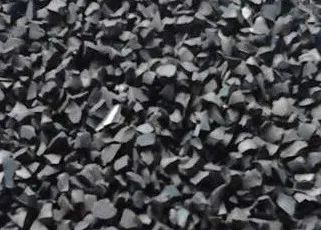

足球場人造草坪最早出現(xiàn)的時候填充顆粒主要采用黑色橡膠顆粒，就是我們常說的“黑顆?！保@種顆粒主要是由廢舊輪胎等橡膠制品二次加工制得。優(yōu)勢是價格相對“epdm顆粒”和“TPE顆?！钡偷亩?，缺點(diǎn)是氣味大，化學(xué)環(huán)保性能不可控。就目前而言在“上海團(tuán)標(biāo)”、“深圳標(biāo)準(zhǔn)”及GB36246-2018新國標(biāo)等合成場地面層相關(guān)嚴(yán)格標(biāo)準(zhǔn)出臺后實施后，目前“黑顆?！被就顺隽藲v史舞臺。

目前主流的人造草坪填充顆粒為“EPDM顆?！焙汀癟PE顆粒”。

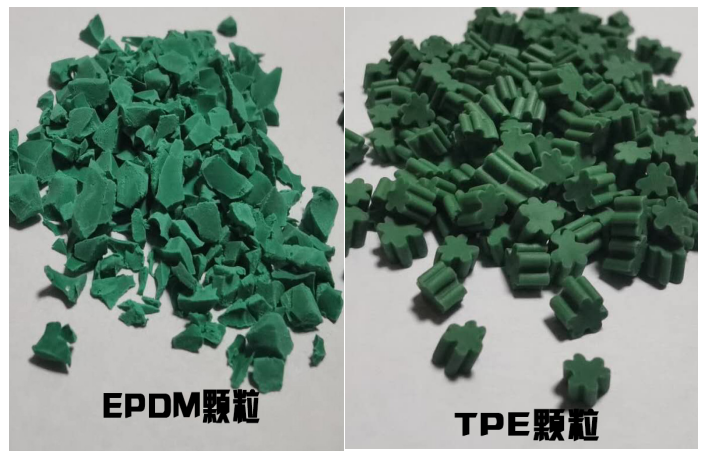

“EPDM顆?！敝饕煞质侨冶z，經(jīng)過高溫硫化制得，“TPE顆?！庇址Q熱塑性彈性體，可稱為人造橡膠。兩者從形狀上面有著較大差異，“EPDM顆?！背尸F(xiàn)出不規(guī)則形狀、不同大小的顆粒，而“TPE顆粒”的外形和尺寸都十分一致。

功能方面：

兩者都具備良好的彈性，可供運(yùn)動時提供足夠的減震，起到緩沖效果。

耐久性方面：

兩者都具有良好的抗紫外線、耐溴氧特性。

用量方面：

因為“TPE顆?！痹谕瑯芋w積條件下的重量相對“EPDM顆?！备p，所以在人造草坪填充時每平方的用量“TPE顆?！毕鄬Α癊PDM顆粒”更少。目前一般4kg左右的“TPE顆粒”的體積相當(dāng)于5.5-6kg“EPDM顆?！钡捏w積。

價格方面：

“TPE顆粒”的質(zhì)量相對統(tǒng)一，價格也相對穩(wěn)定，就價格而言還是較于符合“新國標(biāo)”質(zhì)量優(yōu)質(zhì)的20%含膠量的“EPDM顆?！甭再F。當(dāng)然低端“EPDM顆?！钡膬r格就遠(yuǎn)遠(yuǎn)低于以上二者。

兩者的問題主要在于：

一、目前“EPDM顆?！币蚝z量不同，性能差異較大。“EPDM顆?！蹦壳昂z量低的可以到5%一下，高的可以到20%以上，兩者在價格和質(zhì)量上差距明顯。20%含膠量的“EPDM顆?！眱r格是5%含膠量“EPDM顆粒”的三倍之多。含膠量少主要帶來的缺點(diǎn)是：首先是彈性差，表現(xiàn)在場地使用一段時間后，腳感發(fā)硬，緩沖減震性能大幅降低；其次是易粉化，粉化現(xiàn)象帶來的危害主要是漂浮的粉塵被長期吸進(jìn)肺部，對身體可能造成不可逆的傷害，其次就是粉化后的“EPDM顆?！辈痪哂袦p震緩沖的作用。

二、“TPE顆?！痹谀壳暗氖褂脠鼍爸杏X大多數(shù)都是非常良好的，因為“TPE顆粒”的生產(chǎn)方法導(dǎo)致產(chǎn)品質(zhì)量相對穩(wěn)定。但是也是因為生產(chǎn)工藝的原因在特定使用條件下可能會造成結(jié)塊的問題。因為“TPE顆?！笔窃?00℃左右的溫度下加工制成，并且“TPE顆?！笔强梢约訜崛诨蠖卫玫牟牧系奶攸c(diǎn)，所以在有些場地使用中，我們發(fā)現(xiàn)有場地存在“TPE顆?！苯Y(jié)塊的問題所在，這是目前“TPE顆?！彼嬖谠谑褂卯?dāng)中的最大缺點(diǎn)。

結(jié)論：目前符合“新國標(biāo)”的“TPE顆粒”和符合“新國標(biāo)”高質(zhì)量的20%含膠量的“EPDM顆?！倍伎煞判氖褂?，兩者都是在填充型足球場人造草坪填充物中最優(yōu)的選擇。同樣要建設(shè)高質(zhì)量、高品質(zhì)的足球場人造草場地同樣要避免使用不符合“新國標(biāo)”的“EPDM顆?！币约疤蕴a(chǎn)品“黑顆?！?。
